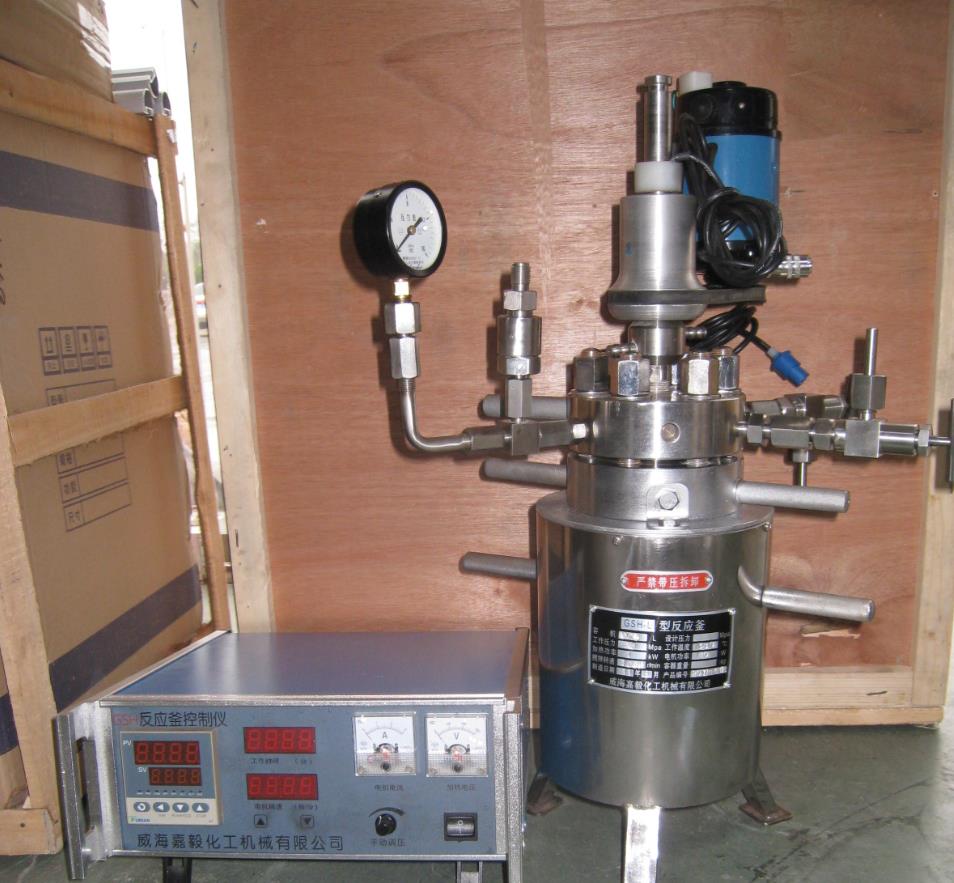

磁力攪拌反應釜因其攪拌效率高、操作簡便、安全性好等特點，受到了廣泛的關注和應用。本文將詳細介紹它的設計原理和步驟。
　　一、設計原理
　　1. 磁力驅動原理：工作原理是利用磁傳動進行攪拌。當電機帶動外磁鋼旋轉時，通過磁場的作用，內磁鋼也隨之旋轉，從而實現攪拌的目的。
　　2. 熱傳遞原理：在反應過程中，需要對反應物進行加熱或冷卻。通常采用夾套式結構，通過夾套內的介質（如水、油等）進行熱交換，實現對反應物的加熱或冷卻。
　　3. 密封原理：為了保證反應過程的安全和穩定，需要具有良好的密封性能。通常采用機械密封或磁力密封的方式，確保反應釜在高壓、高溫等條件下的密封性能。
　　二、磁力攪拌反應釜的設計步驟
　　1. 確定設計參數：根據實際需求，確定主要設計參數，如容積、工作壓力、工作溫度、攪拌速度等。
　　2. 選擇材料：根據設計參數和反應物的性質，選擇合適的材料制作反應釜。常見的材料有不銹鋼、哈氏合金、鈦合金等。
　　3. 設計磁力傳動系統：根據攪拌速度和扭矩要求，設計磁力傳動系統。主要包括電機、外磁鋼、內磁鋼等部件。電機的選擇需要考慮功率、轉速等因素；外磁鋼和內磁鋼的尺寸和形狀需要根據攪拌效果進行調整。
　　4. 設計熱交換系統：根據加熱或冷卻的需求，設計熱交換系統。夾套式結構的熱交換系統通常包括夾套、介質進出口、加熱或冷卻元件等部件。
　　5. 設計密封系統：根據工作壓力和溫度要求，設計密封系統。機械密封和磁力密封是常見的密封方式，需要選擇合適的密封件和密封墊片。
　　6. 設計控制系統：為了實現對反應釜的自動控制，需要設計控制系統?？刂葡到y(tǒng)通常包括電機控制器、溫度控制器、壓力控制器等部件。
　　7. 設計安全裝置：為了保證反應過程的安全，需要設計安全裝置。常見的安全裝置有壓力釋放閥、溫度報警器、液位計等。
　　8. 繪制圖紙：根據上述設計內容，繪制工程圖紙。圖紙應包括總裝圖、部件圖、電氣圖等，以便于生產和安裝。
　　9. 制作樣機：根據圖紙，制作樣機。樣機制作完成后，需要進行試運行和性能測試，以確保設計的合理性和可靠性。
　　10. 優化設計：根據樣機測試結果，對設計進行優化。優化內容包括材料選擇、結構設計、控制系統等方面，以提高性能和使用壽命。
　　磁力攪拌反應釜的設計是一個復雜的過程，需要綜合考慮多種因素。通過合理的設計和優化，可以制造出性能優越、安全可靠的反應釜，為化學、生物、醫藥等領域的研究和生產提供有力支持。
